MÁY QUẤN MÀNG PE NẰM NGANG TỰ ĐỘNG / MÁY QUẤN MÀNG NẰM NGANG TỰ ĐỘNG

MÁY QUẤN MÀNG PE NẰM NGANG TỰ ĐỘNG / MÁY QUẤN MÀNG NẰM NGANG TỰ ĐỘNG

Lượt xem:
13
Thương hiệu:
SMART WASP

MODEL : S600

CÔNG SUẤT : 1.5 KW

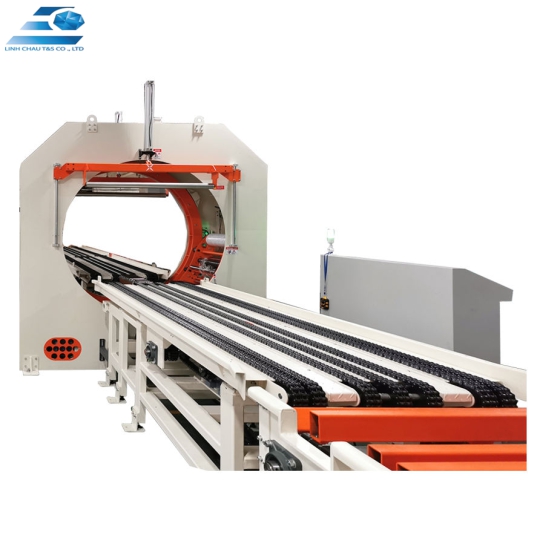

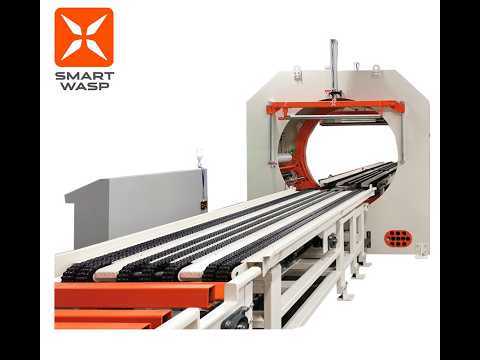

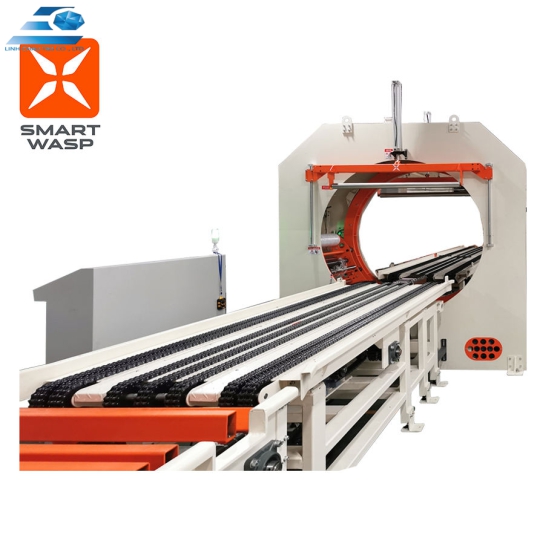

Máy quấn màng ngang (hay còn gọi là máy quấn màng Orbital) là dòng thiết bị đóng gói chuyên dụng được thiết kế để quấn màng PE hoặc màng co xung quanh các sản phẩm có dạng hình trụ, chiều dài lớn hoặc cồng kềnh mà máy quấn màng pallet truyền thống không thể thực hiện được

Báo giá ngay 0972 904 669

Đặc điểm và cấu tạo chính

Nguyên lý hoạt động: Vòng xoay (khung tròn) chứa cuộn màng PE sẽ quay vòng tròn quanh sản phẩm trong khi hàng hóa di chuyển tịnh tiến qua băng tải.
Đối tượng ứng dụng: Phù hợp với các mặt hàng như ống nhựa, ống thép, thanh gỗ, khung cửa, tấm panel, đồ nội thất dài hoặc các kiện hàng dạng thanh/tấm.

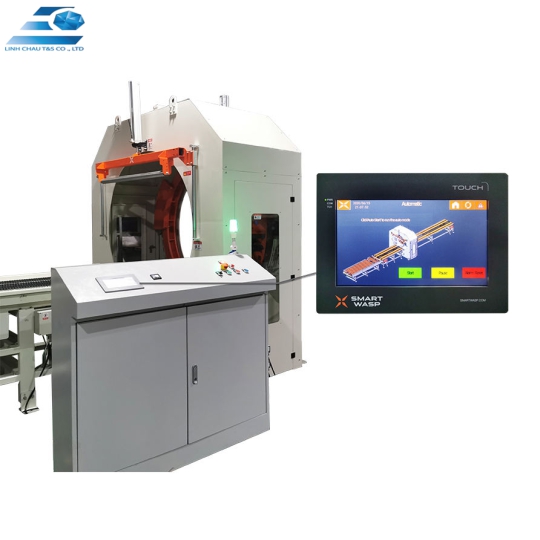

Hệ thống điều khiển: Thường trang bị bộ điều khiển PLC và màn hình cảm ứng, cho phép tùy chỉnh số lớp màng quấn, tốc độ quay, độ căng của màng và cảm biến quang điện để tự động nhận diện sản phẩm.
Tính năng tự động hóa: Có khả năng tự động giữ, quấn và cắt màng PE khi kết thúc quy trình giúp tiết kiệm nhân công và tăng năng suất.

Mô tả sản phẩm

_MODEL	_S600	_{Phụ tùng thay thế}	_{Thương hiệu}
Kích thước đóng gói tối đa	*1,1 x 1m (Chiều rộng Chiều cao)**	Biến tần	SIEMENS (Đức)
Chiều dài sản phẩm tối thiểu	2000mm	Cảm biến vị trí	BỆNH (Đức)
Đường kính vòng	1800mm (tùy chọn 1250/1650)	PLC	SIEMENS
Trọng lượng tải tối đa	500KG	Công tắc du lịch	OMRON (Nhật Bản)
Chiều cao đầu ra	600mm	Động cơ	MAY
Động cơ truyền động	1,5KW	Rơle	OMRON (Nhật Bản)
Cảnh phim	Tự động	Màn hình cảm ứng	SIEMENS
Phim trại hè	Tự động	Khối đầu cuối	Weidmuller (Đức)
Thanh ray dẫn hướng	Có	Băng tải đầu vào và đầu ra	Băng tải con lăn
Lực lượng cung cấp phim liên tục	Tiêu chuẩn	Chiều rộng băng tải	600mm
Phim ảnh	LLDPE	Băng tải	Tối đa 50KG/M
Chiều rộng phim	500mm	Quy trình đặc biệt
Băng tải đầu vào và đầu ra	Không bắt buộc	In ấn	Sơn kim loại
Loại điều khiển	PLC	Cắt	Laser
Trọng lượng máy	1500KG
Kích thước máy	Dài: 7000mm Rộng: 2050mm Cao: 2550mm	Tải trọng tối đa	50KG/M
Điện áp	220V/380V/50/60HZ 1/3P	Giấy chứng nhận	CE

BẢN VẼ KỸ THUẬT

Hình ảnh chi tiết

Áp suất cao với con lăn kép

Máy đóng gói ngang Smart Wasp S600 sử dụng xi lanh airtac với hai con lăn giữ phần trên của sản phẩm để đảm bảo sự ổn định trong quá trình sản phẩm đi vào máy.

Phụ tùng thay thế tốt hơn

PLC SIEMENS, công tắc tiệm cận SICK, công tắc quang điện AUTONICS, khối đấu nối WEIDMULLER, biến tần SIEMENS.

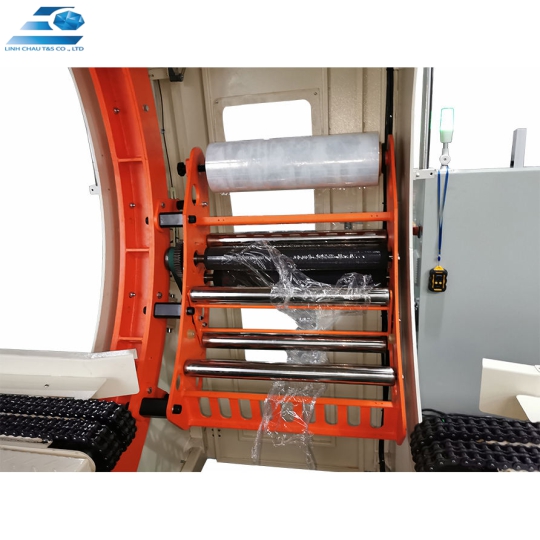

Máy cắt và kẹp màng hoàn toàn tự động


Hệ thống cắt và kẹp màng hoàn toàn tự động, công nhân không cần phải cắt màng thủ công và đặt màng lên pallet nữa, hệ thống cắt và kẹp màng sẽ thực hiện tự động.

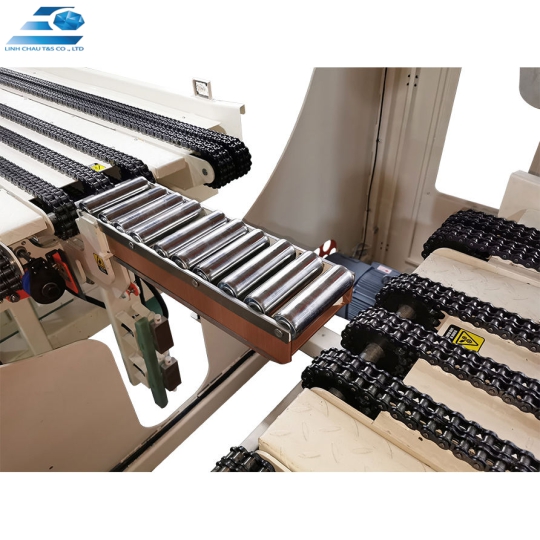

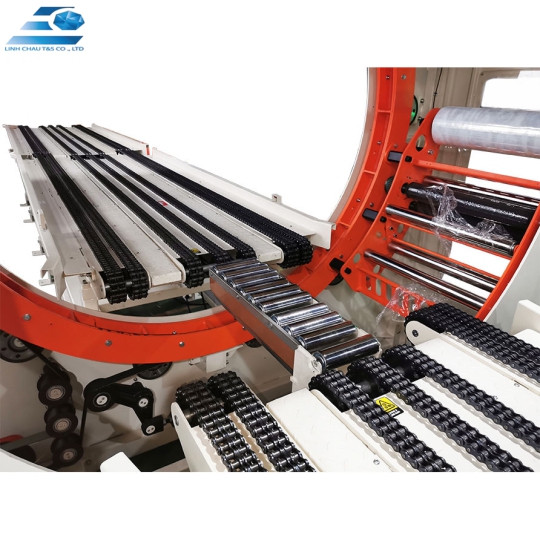

Băng tải xích chất lượng cao

Việc cấp và xuất hàng diễn ra ổn định hơn trong quá trình đóng gói. Mỗi đoạn của băng tải đều có cảm biến tự động quang điện để phát hiện hàng hóa, giúp tránh tắc nghẽn và cải thiện tốc độ đóng gói.
